电路板贴片工艺全解析：从PCB设计到SMT贴片的完整指南

做过PCB设计的工程师大多有过类似经历：Layout改了七八版、DRC全部通过、Gerber文件发出去，板子贴片回来一看——要么焊盘上锡不均、要么BGA有空洞、要么一堆墓碑立在那里。检查原理图没问题、布局布线没问题，问题出在哪？电路板贴片工艺不止是工厂的事，很多缺陷的根因在设计阶段就已经埋下了。

本文从PCB设计师的视角，把电路板贴片工艺的完整流程、设计要点、常见缺陷及其预防措施逐一讲透。

一、电路板贴片工艺是什么——先搞懂SMT的基本逻辑

电路板贴片工艺的正式名称叫SMT（Surface Mount Technology，表面贴装技术），是将电子元器件直接贴装到印刷电路板表面的工艺技术。与之对应的是传统的THT（Through-Hole Technology，通孔插件技术），后者需要将元件引脚穿过PCB上的孔洞再进行焊接。

SMT之所以取代THT成为主流，核心原因有三个：

• 密度：SMT元件可以做到0201（0.6×0.3mm）甚至更小，单位面积可容纳的元件数量是THT的数倍

• 速度：高速贴片机每小时可贴装数万到十几万颗元件，THT依赖人工或低速插件机

• 成本：无需钻孔、自动化程度高、PCB尺寸更小，整体成本更低

一个常见的误解：很多人以为SMT贴片就是“用机器把元件放在板上就行”。实际操作中，锡膏印刷的精度、回流焊的温度曲线、元件的可焊性、PCB的焊盘设计——每一个环节都会影响最终的贴片品质。

二、SMT贴片工艺流程——四步法详解

标准的SMT贴片流程分为四个核心步骤。了解每个步骤的工程要点，有助于在设计阶段做出更合理的决策。

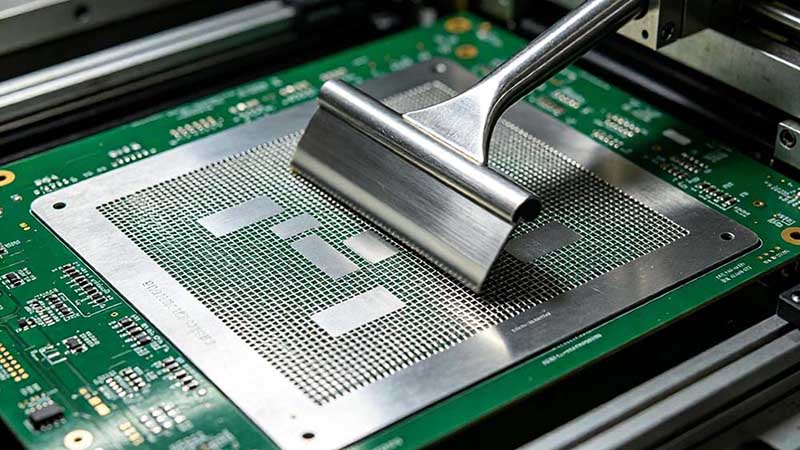

步骤1：锡膏印刷

锡膏印刷是SMT工艺的起点，也是决定焊接品质的关键环节。将钢网覆盖在PCB上，用刮刀将锡膏通过钢网的开孔印刷到焊盘上。

工程要点：

• 钢网设计直接影响印刷质量：钢网开口与焊盘尺寸的匹配度、开口的宽厚比和面积比、网框张力的均匀性。如果钢网开口偏大，锡膏量过多会导致桥连；开口偏小，锡膏量不足会导致虚焊。

• 印刷参数需要根据产品调整：刮刀压力、速度、脱模速度、清洁频率，不同的PCB和钢网需要不同的参数组合。

设计师能做什么：焊盘设计越规范，钢网设计的空间就越大。非标准焊盘（如异形焊盘、不对称焊盘）会显著增加钢网设计的难度和印刷缺陷率。

步骤2：贴片

贴片工序的核心设备是贴片机。高速贴片机用于贴装小尺寸阻容感（0201、0402、0603），贴装速度可达数万到十几万CPH；泛用贴片机则用于贴装QFP、QFN、BGA等异形元件，贴装精度更高但速度较慢。

工程要点：

• 元件方向的一致性：极性元件的方向如果混乱，贴片机的供料器设置和贴装程序都会更复杂。设计师在Layout时统一极性方向，是“举手之劳”但对工厂帮助很大的事。

• Mark点的完整性：光学定位点（Mark点）是贴片机识别PCB位置和方向的基准。如果Mark点设计不符合规范，轻则降低贴片精度，重则导致整批板无法自动贴装。

设计师能做什么：保证Mark点的数量、尺寸、位置、对比度符合IPC标准（通常需要3个Mark点，1mm直径，距板边≥3mm，周围无其他铜箔或丝印）。

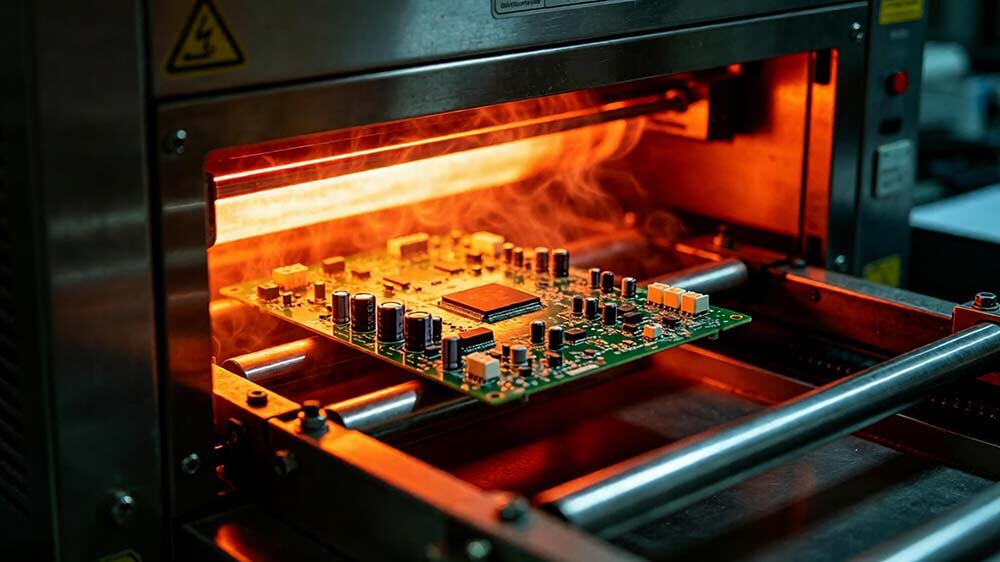

步骤3：回流焊

贴片完成后，PCB进入回流焊炉。炉内分为预热区、恒温区、回流区、冷却区，温度曲线需要精确控制。

工程要点：

• 温度曲线决定焊点质量：预热斜率太快会导致元件受热冲击；回流峰值温度太低会导致冷焊、太高会导致元件损坏；恒温时间太短助焊剂挥发不充分，太长则助焊剂碳化。

• 不同焊膏的工艺窗口不同：SAC305的峰值温度通常为235-245℃，低温SnBi焊膏的峰值温度仅138-145℃。

设计师能做什么：热分布不均匀是回流焊最常见的问题。大铜面区域与小线宽区域的升温速度不同，大元件与小元件的热容量不同。设计师可以通过合理的铜箔分布、热风焊盘设计来改善热均匀性。

步骤4：检测

检测是SMT流程中把控品质的最后一道防线。主流检测手段包括：

• AOI（自动光学检测）：通过多角度摄像头和算法检测焊点外观、元件位置、极性方向等

• X-ray（X射线检测）：主要用于检测BGA等底部焊点的空洞、桥连、偏移

• ICT（在线测试）：通过探针接触测试点，验证电路的通断和电气性能

设计师能做什么：AOI的可测性取决于Layout——元件间距过小会导致AOI识别困难；测试点密度不够会导致ICT无法全面覆盖。Design for Test（DFT）和Design for Inspection（DFI）是Layout阶段就应该考虑的。

三、从PCB设计端提升贴片良率

这部分是很多工程师想了解但竞品文章很少讲的内容——电路板贴片工艺的良率，在PCB设计阶段就已经被锁定了很大一部分。

1. 焊盘设计

焊盘的尺寸、形状、对称性直接决定锡膏印刷、回流焊接、焊点可靠性。

• 尺寸：焊盘太宽会短路，太窄会虚焊。阻容感的标准焊盘建议参考IPC-7351；QFP、BGA等异形元件的焊盘建议优先参考元件厂商的推荐尺寸。

• 对称性：对于两端被动元件（电阻、电容），焊盘的对称性至关重要。一旦不对称，回流时表面张力会把元件拉向较大的焊盘一侧——这就是墓碑效应的主要原因。

2. Mark点（光学定位点）设计

Mark点是贴片机识别PCB位置的基准，其设计好坏直接影响贴片精度。

• 数量：至少3个，呈L形分布，覆盖PCB的对角区域

• 尺寸：标准为1mm直径的实心铜盘，表面处理平整（ENIG较佳）

• 净空：Mark点周围0.5mm范围内不得有铜箔、丝印、阻焊，确保视觉对比度

一个容易被忽略的点：如果PCB尺寸较大（>200mm），建议在中间位置增加辅助Mark点，补偿板面涨缩带来的位置偏差。

3. 元件间距

元件间距不足会在多个环节引发问题——锡膏印刷时钢网变形、贴片时吸嘴干涉、回流时热风不均、AOI检测时无法识别。

工程参考值：

4. 阻焊桥设计

阻焊桥（Solder Mask Web）是焊盘之间保留的阻焊层，用于防止焊锡桥连。

• 对于细间距QFP（≤0.5mm pitch），阻焊桥宽度建议≥0.08mm

• 如果超出PCB工厂的制造能力，阻焊桥可能无法成型——这种情况下需要考虑使用NSMD焊盘或调整焊盘间距

• 实操建议：先确认工厂的最小阻焊桥能力，再反推焊盘间距设计

5. 拼板与工艺边

研发打样阶段如果PCB尺寸较小，通常会做拼板（Panelization）以提高贴片效率。

• V-Cut vs 邮票孔：V-Cut适用于规则的矩形拼板；邮票孔适用于不规则形状或需要精确分板的场景

• 工艺边（Tooling Rail）：拼板两侧应增加工艺边，方便SMT线体传送和夹持。工艺边宽度通常为5-8mm

• Mark点的位置：每个小板的拼板中，是否每个子板都需要Mark点？取决于贴片机的精度要求。如果拼板精度足够高，也可以在拼板的外围统一放置Mark点

四、研发打样与小批量SMT的差异化策略

研发打样的SMT需求与大批量生产完全不同。打样批次小、品种多、交期紧，工厂的排单逻辑和工程准备方式都有所不同。

1. 打样与量产的工艺差异

• 打样阶段：通常使用标准钢网（0.1-0.12mm厚度），不专门定制针对特定PCB优化的钢网。贴片程序由工厂工程部统一制作，工程师参与度低。

• 量产阶段：钢网厚度和开口会根据PCB的焊盘设计做针对性调整。贴片程序经过多轮优化，可以做到最优节拍。

工程师需要知道的现实：打样阶段的良率有时会低于量产阶段，不是因为技术问题，而是因为打样的工程投入少、批量小、调整空间有限。打样阶段出现的缺陷，如果与PCB设计有关，会在量产阶段通过工艺优化大幅改善；但如果与PCB设计本身的问题有关，量产阶段的改善空间是有限的。

2. 钢网选择的工程逻辑

钢网厚度通常为0.10mm、0.12mm、0.15mm三种规格。

一个常见的误判：有些工程师觉得“锡膏越多焊接越可靠”，自行加厚钢网。结果BGA焊盘锡膏过多，回流时锡膏溢出导致桥连。钢网厚度的选择应该在“保证焊点强度”和“避免桥连短路”之间做平衡。

3. 来料加工的常见问题

• 元件方向标识不清：极性元件的方向标注在丝印或封装图上，但如果工程师没有清晰标注极性方向，贴片厂可能无法确认正确的贴装方向——导致整批板子元件方向错误。

• BOM与实物不匹配：打样阶段BOM变更频繁，如果BOM（物料清单）与实物不匹配，贴片厂的来料检验环节就会卡住，拖延交期。

• 封装尺寸与实际元件不一致：Layout使用了IPC标准封装，但实际采购的元件尺寸与标准封装不同（尤其是一些国产元件）。导致打样时无法贴装或焊盘尺寸不匹配。一个实用的建议：打样之前，先确认实际采购的元件实物尺寸，再与封装尺寸做对比确认。

五、常见SMT缺陷及PCB设计侧的预防措施

1. 墓碑效应

现象：小尺寸阻容感的一端从焊盘上翘起，形似墓碑。

根本原因：两端焊盘受热不同步，或锡膏量不一致。先熔化的那一端表面张力将元件拉起。

设计侧预防：

• 确保两端焊盘尺寸对称

• 避免将小元件紧邻大面积铜箔放置（铜箔会散热导致温差）

• 使用热风焊盘（Thermal Relief）连接到大铜面

2. 桥连与锡珠

现象：相邻焊盘之间被焊锡短路，或焊盘周围出现小锡珠。

根本原因：锡膏量过多或焊盘间距不足。锡珠往往与钢网印刷时的锡膏溢出、回流时焊膏飞溅、或PCB烘烤不足导致的排气有关。

设计侧预防：

• 保持足够的焊盘间距（参见上文间距表）

• 对于细间距元件，优先考虑NSMD焊盘设计（非阻焊限定焊盘）

• 确认工厂的最小阻焊桥能力，确保阻焊桥能正常成型

3. BGA空洞

现象：BGA焊球内部出现空洞（void），降低焊点机械强度和电气可靠性。

根本原因：助焊剂在回流时产生的气体未能及时排出，被凝固的焊料包裹形成空腔。

设计侧预防：

• 避免在BGA焊盘上直接放置过孔（via-in-pad），除非过孔被完全填充并平整处理

• 使用适当的阻焊开窗设计，为气体提供逃逸路径

• 对于大尺寸BGA，考虑设置排气过孔（venting via）设计

• 使用合适的表面处理工艺（ENIG优于OSP）

六、SMT贴片工厂对接的检查清单

在PCB设计定稿、Gerber文件发出之前，建议与SMT工厂确认以下事项：

□ PCB材质与厚度是否在工厂工艺能力范围内？

□ 最小元件尺寸（0201、01005）工厂是否有对应贴装能力？

□ 钢网厚度与开口设计是否已确认？是否有特殊要求？

□ 是否需要拼板？V-Cut还是邮票孔？工艺边预留了没有？

□ Mark点设计是否符合IPC标准和工厂要求？

□ BOM清单是否已确认，元件极性方向是否已标注清晰？

□ 是否有特殊焊接要求（如低温焊膏、高可靠性要求）？

□ 是否有光学检测（AOI/X-ray）的特殊要求或标准？

□ 交期要求和打样数量是否已明确？

结论：好板子是设计出来的，也是贴出来的

电路板贴片工艺不只是工厂的工作。PCB设计师越了解SMT工艺的逻辑，就越能在Layout阶段做出对贴片良率友好的决策。焊盘尺寸、元件间距、Mark点设计、铜箔分布——这些看似“基础”的设计决策，最终都会体现在贴片良率和产品可靠性上。

如果你正在研发一款新产品，需要电路板贴片打样或批量生产支持，欢迎联系iPCB。我们提供从PCB设计评审、DFM可制造性分析到SMT贴片的一站式服务。将您的Gerber文件和BOM清单发送至 sales@ipcb.cn，我们的工程团队将在一个工作日内为您提供全面的工艺评估和报价方案。
